पूरी तरह से एम्बेडेड स्मार्ट ओपीएस पीसी मॉड्यूल मीडिया प्लेयर इंटेल I3 I5 I7 विंडोज 10 स्काईलेक

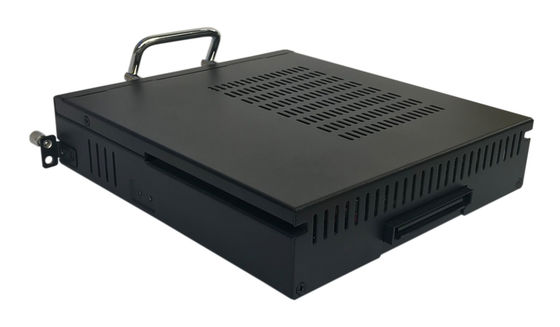

  • fully embedded smart OPS PC Module Media Player Intel I3 I5 I7 Windows 10 Skylake
  • fully embedded smart OPS PC Module Media Player Intel I3 I5 I7 Windows 10 Skylake
  • fully embedded smart OPS PC Module Media Player Intel I3 I5 I7 Windows 10 Skylake
उत्पत्ति के प्लेस चीन
ब्रांड नाम ITD/OEM
प्रमाणन CE/ROHS/FCC
मॉडल संख्या ITD-MNPC-6300U-OPS-PxxN
न्यूनतम आदेश मात्रा 1 टुकड़ा
मूल्य TBA
पैकेजिंग विवरण फोम, उपहार बॉक्स, लकड़ी के मामले, फूस
भुगतान शर्तें टी/टी, वेस्टर्न यूनियन, पेपैल
आपूर्ति की क्षमता 10000 यूनिट प्रति माह

नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

Whatsapp:0086 18588475571

WeChat: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
विशेषताएँ ओपीएस स्लॉट-इन वैकल्पिक प्रोसेसर Intel 6th&7th generation FCBGA1356 Celeron, Core i3 i5 i7 CPU; Intel 6th और 7th जनरेशन
परिचालन तापमान -20 से 60 सी आयाम 180*195*32mm
लैन 1 x 10/100/1000 एमबीपीएस ईथरनेट (वाईफ़ाई वैकल्पिक) (2 x 10/100/1000 एमबीपीएस वैकल्पिक) मैं/ओ 1*DC-इन, 1*VGA, 1*HDMI, 2*USB3.0, 1*LAN, 2*USB2.0, 1*SPK, 1*माइक-इन, 1*80pin OPS स्लॉट, 1*एक- कुंजी
बिजली की आपूर्ति Support DC 12V /19V; डीसी 12 वी / 19 वी का समर्थन करें; DC port: 5.5*2.5mm Recommen सीपीयू कोड नाम स्काईलेक, कबाइलेक
ओएस समर्थन विंडोज 10, विंडोज 8, विंडोज 7, लिनक्स उबंटू गारंटी 2 साल
प्रमुखता देना

एंबेडेड ओपीएस पीसी मॉड्यूल

,

6300 यू ओपीएस पीसी मॉड्यूल

,

स्काईलेक स्मार्ट ऑप्स पीसी मॉड्यूल
एक संदेश छोड़ें
उत्पाद विवरण

OPS कंप्यूटर मॉड्यूल मीडिया प्लेयर Intel i3 i5 i7 Windows 10 Skylake



ओपीएस कंप्यूटर मॉड्यूल की विशेषताएं:



ओपीएस स्लॉट-इन इंडस्ट्रियल मिनी पीसी स्थिर सामग्री प्लेबैक से शुरू होने वाले और सबसे अधिक मांग वाले इंटरैक्टिव, उच्च रिज़ॉल्यूशन या संसाधन भूखे अनुप्रयोगों से शुरू होने वाले अनुप्रयोगों की एक विस्तृत विविधता का समर्थन करते हैं।छठी और सातवीं पीढ़ी के इंटेल प्रोसेसर (स्काईलेक और कबाइलेक) अगली पीढ़ी के स्लॉट-इन कंप्यूटिंग को शक्ति प्रदान करने के लिए कंप्यूटिंग की एक नई श्रेणी प्रदान करते हैं।ओपीएस अवधारणा एक कॉम्पैक्ट और पूरी तरह से एम्बेडेड समाधान प्रदान करती है जो सुनिश्चित करती है कि सभी कनेक्टर बिजली, वीडियो और ऑडियो सिग्नल और आरएस -232 सहित एकीकृत हैं।



ओपीएस के निर्दिष्टीकरण:



विनिर्देश

वैकल्पिक ओपीएस आवरण पी30एन, पी33एन, पी42एन



आवरण आयाम

 ITD-MNPC-xxxxU-OPS-P30N: 180*195*30mm।
ITD-MNPC-xxxxU-OPS-P33N: 180*195*33mm।
ITD-MNPC-xxxxU-OPS-P42N: 180*195*42mm।



वैकल्पिक प्रोसेसर

तेदेपा: 15W, कम बिजली की खपत, ऊर्जा संरक्षण;

इंटेल 6 का समर्थन करेंवांऔर 7वांजनरेशन FCBGA1356 Celeron, Core i3 i5 i7 CPU;

6वांजनरेशन: 3855U,3955U, i3-6006U/6100U, i5-6200U/6300U, i7-6500U/6600U

7वांजनरेशन: 3865U,3965U, i3-7020U/7100U/7130U, i5-7200U/7300U, i7-7500U/7600U
चिपसेट सीपीयू में इंटीग्रेटेड सिंगल चिप
स्मृति 1*लैपटॉप DDR4 2133/2400MHz लो वोल्टेज 1.2V मेमोरी चैनल, अधिकतम 16GB RAM
ग्राफिक्स सीपीयू में एकीकृत इंटेल एचडी ग्राफिक्स 510/520/610/620
ताप लोपन पतला, ठंडा, मूक पंखा
बिजली की आपूर्ति

डीसी 12 वी / 19 वी का समर्थन करें;डीसी पोर्ट: 5.5 * 2.5 मिमी

अनुशंसित 12V 5A/7A/10A या 19V 3A (या ऊपर)।
ईथरनेट

1*Realtek 8111H गीगाबिट ईथरनेट RJ45 LAN पोर्ट;वैकल्पिक दोहरी लैन बंदरगाहों।

वेक-ऑन-लैन और पीएक्सई डिस्कलेस बूट फ़ंक्शन का समर्थन करें।



दिखाना

DOS के अंतर्गत सिंगल डिस्प्ले, डुअल डिस्प्ले कॉपी और एक्सपेंशन, सिंगल डिस्प्ले को सपोर्ट करता है;

H.264,3D,2K,1080P, FHD,4K, UHD डिस्प्ले को सपोर्ट करता है;

1*VGA इंटरफ़ेस अधिकतम रिज़ॉल्यूशन 1920*1200@60Hz को सपोर्ट करता है;

1*HDMI 1.4 इंटरफ़ेस अधिकतम रिज़ॉल्यूशन 4096*2304@24/30Hz को सपोर्ट करता है।

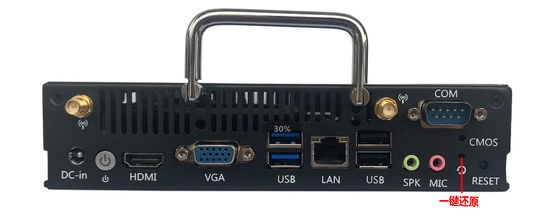

बाहरी I/O बंदरगाहों

1*DC-इन, 1*VGA, 1*HDMI, 2*USB3.0, 1*LAN, 2*USB2.0, 1*SPK, 1*माइक-इन, 1*80pin OPS स्लॉट,

1 * एक-कुंजी रिकवरी सिस्टम बटन, 1 * CMOS बटन, 1 * रीसेट बटन, आदि।

वैकल्पिक 1*RS232 COM (P42एनआवरण)।
बिल्ट-इन पिन

VGA, HDMI, 4PIN ATX, 4*USB2.0, F_PANEL, AUTO_SW, वैकल्पिक RS232 COM, CLR_CMOS, GPIO,

2 * पंखा, आदि।
आवाज़ एकीकृत Realtek ALC662 HD डिजिटल ऑडियो डिकोडर, 6-चैनल उच्च-निष्ठा ऑडियो नियंत्रक।



हार्ड डिस्क

SSD या HDD के लिए 1*2.5 इंच SATA स्लॉट;

2.5 इंच SSD या HDD के लिए 1*SATA3.0 पोर्ट;

1*MSATA3.0 स्लॉट (SATA, USB सिग्नल) मिनी SATA(MSATA) SSD के लिए;

यदि आपको MSATA स्लॉट में NVME (PCIE) सिग्नल की आवश्यकता है, तो कृपया हमें पहले से बदलने के लिए कहें।
पावर स्विच 1 * पावर बटन
बैटरी 3V CR2032 बटन बैटरी
WIFI

2 * एंटीना मास्ट के लिए वाईफ़ाई छेद।

1 * मिनी पीसीआईई स्लॉट (पीसीआईई, यूएसबी सिग्नल) वाईफ़ाई, 3 जी / 4 जी / ब्लूटूथ / जीपीएस मॉड्यूल का समर्थन करता है।
कॉम (सीरियल पोर्ट)

P30N P33N केसिंग में कोई COM पोर्ट नहीं है लेकिन 1*RS232 COM पिन है।

P42N केसिंग में 1*RS232 COM पोर्ट है, लेकिन कोई COM पिन नहीं है।
परिचालन लागत वातावरण

ऑपरेटिंग तापमान: - 20°C~60°C

कार्य आर्द्रता: 5% ~ 95% सापेक्ष आर्द्रता, कोई संक्षेपण नहीं
BIOS एएमआई BIOS;सपोर्ट पावर ऑन, टाइमिंग स्विच, रिमोट स्विच, समझदारी से उपकरणों की पहचान
कुत्ता देखो वॉच डॉग प्रोग्रामिंग हार्डवेयर रीसेट फ़ंक्शन का समर्थन करती है (256 स्तर, 0 ~ 255 सेकंड)
पावर ऑन

डिफ़ॉल्ट रूप से, पीसी "पावर ऑन और बूट" का समर्थन नहीं करता है, यदि आपको आवश्यकता हो, तो कृपया हमें पहले से सेट करने के लिए कहें।

AUTO_SW पिन, BIOS पावर ऑन और बूट सेटिंग्स का समर्थन करता है।
ऑपरेटिंग सिस्टम विंडोज 10, विंडोज 8, विंडोज 7, लिनक्स उबंटू का समर्थन करता है
प्रमाण पत्र सीई, एफसीसी, आरओएचएस
आवरण रंग काला
आवरण सामग्री धातु
प्रतीक चिन्ह आईटीडी/ओईएम
इंस्टॉलेशन तरीका वॉल हैंगिंग, डेस्कटॉप
कुल भार 2.0 किग्रा / सेट
सामान बिजली की आपूर्ति, वैकल्पिक ओपीएस विस्तार कार्ड
गारंटी 2 साल



हार्ड डिस्क विवरण
इंटेल सीपीयू SATA3.0 पोर्ट (SATA1) 2.5 इंच सैटा स्लॉट (एसएटीए 2) एमएसएटीए स्लॉट
जब पीसी सेलेरॉन सीपीयू का उपयोग करता है सहायता नहीं सहारा सहारा
जब पीसी कोर सीपीयू का उपयोग करता है सहारा सहारा समर्थन



आदेश की जानकारी

शृंखला चित्रों
आईटीडी-एमएनपीसी-3855यू-ओपीएस-पी30एन/पी33एन Intel Celeron 6th Gen. 3855U 1.6GHz, I/O के साथ OPS PC ऊपर सूचीबद्ध है
आईटीडी-एमएनपीसी-3955यू-ओपीएस-पी30एन/पी33एन Intel Celeron 6th Gen. 3955U 2.0GHz, I/O के साथ OPS PC ऊपर सूचीबद्ध है
आईटीडी-एमएनपीसी-6006यू-ओपीएस-पी30एन/पी33एन Intel Core 6th Gen. 6006U 2.0GHz, I/O के साथ OPS PC ऊपर सूचीबद्ध है
आईटीडी-एमएनपीसी-6100यू-ओपीएस-पी30एन/पी33एन ऊपर सूचीबद्ध Intel Core 6th Gen. 6100U 2.3GHz, I/O के साथ OPS PC
आईटीडी-एमएनपीसी-6200यू-ओपीएस-पी30एन/पी33एन ऊपर सूचीबद्ध Intel Core 6th Gen. 6200U 2.3GHz, I/O के साथ OPS PC
आईटीडी-एमएनपीसी-6300यू-ओपीएस-पी30एन/पी33एन ऊपर सूचीबद्ध Intel Core 6th Gen. 6300U 2.4GHz, I/O के साथ OPS PC
आईटीडी-एमएनपीसी-6500यू-ओपीएस-पी30एन/पी33एन Intel Core 6th Gen. 6500U 2.5GHz, I/O के साथ OPS PC ऊपर सूचीबद्ध है
आईटीडी-एमएनपीसी-6600यू-ओपीएस-पी30एन/पी33एन ऊपर सूचीबद्ध Intel Core 6th Gen. 6600U 2.6GHz, I/O के साथ OPS PC
आईटीडी-एमएनपीसी-3865यू-ओपीएस-पी30एन/पी33एन Intel Core 7th Gen. 3865U 1.8GHz, I/O के साथ OPS PC ऊपर सूचीबद्ध है
आईटीडी-एमएनपीसी-3965यू-ओपीएस-पी30एन/पी33एन ऊपर सूचीबद्ध Intel Core 7th Gen. 3965U 2.2GHz, I/O के साथ OPS PC
आईटीडी-एमएनपीसी-7020यू-ओपीएस-पी30एन/पी33एन Intel Core 7th Gen. 7020U 2.3GHz, I/O के साथ OPS PC ऊपर सूचीबद्ध है
आईटीडी-एमएनपीसी-7100यू-ओपीएस-पी30एन/पी33एन ऊपर सूचीबद्ध Intel Core 7th Gen. 7100U 2.4GHz, I/O के साथ OPS PC
आईटीडी-एमएनपीसी-7130यू-ओपीएस-पी30एन/पी33एन ऊपर सूचीबद्ध Intel Core 7th Gen. 7130U 2.7GHz, I/O के साथ OPS PC
आईटीडी-एमएनपीसी-7200यू-ओपीएस-पी30एन/पी33एन ऊपर सूचीबद्ध Intel Core 7th Gen. 7200U 2.5GHz, I/O के साथ OPS PC
आईटीडी-एमएनपीसी-7300यू-ओपीएस-पी30एन/पी33एन ऊपर सूचीबद्ध Intel Core 7th Gen. 7020U 2.6GHz, I/O के साथ OPS PC
आईटीडी-एमएनपीसी-7500यू-ओपीएस-पी30एन/पी33एन ऊपर सूचीबद्ध Intel Core 7th Gen. 7500U 2.7GHz, I/O के साथ OPS PC
आईटीडी-एमएनपीसी-7600यू-ओपीएस-पी30एन/पी33एन ऊपर सूचीबद्ध Intel Core 7th Gen. 7600U 2.8GHz, I/O के साथ OPS PC
ITD-MNPC-xxxxU-OPS-P42N OPS PC उपरोक्त विकल्पों के साथ लेकिन एक अतिरिक्त COM पोर्ट के साथ

80 पिन ओपीएस स्लॉट की परिभाषाएं

नत्थी करना संकेत विवरण चैनल   नत्थी करना संकेत विवरण चैनल
  1.
 डीडीपी_3N DisplayPort बाहर
  1.
 आरएसवीडी आरक्षित पिन -
  1.
 डीडीपी_3पी DisplayPort बाहर
  1.
 आरएसवीडी आरक्षित पिन -
  1.
 जीएनडी ज़मीन -
  1.
 आरएसवीडी आरक्षित पिन -
  1.
 डीडीपी_2एन DisplayPort बाहर
  1.
 आरएसवीडी आरक्षित पिन -
  1.
 डीडीपी_2पी DisplayPort बाहर
  1.
 आरएसवीडी आरक्षित पिन -
  1.
 जीएनडी ज़मीन -
  1.
 आरएसवीडी आरक्षित पिन -
  1.
 डीडीपी_1एन DisplayPort बाहर
  1.
 आरएसवीडी आरक्षित पिन -
  1.
 डीडीपी_1पी DisplayPort बाहर
  1.
 आरएसवीडी आरक्षित पिन -
  1.
 जीएनडी ज़मीन -
  1.
 आरएसवीडी आरक्षित पिन -
  1.
 डीडीपी_0एन DisplayPort बाहर
  1.
 SYS_FAN सिस्टम फैन कंट्रोल बाहर
  1.
 डीडीपी_0पी DisplayPort बाहर
  1.
 UART_RXD यूएआरटी 3.3 वी में
  1.
 जीएनडी ज़मीन -
  1.
 UART_TXD यूएआरटी 3.3 वी बाहर
  1.
 डीडीपी_AUXN DisplayPort मैं/ओ
  1.
 जीएनडी ज़मीन -
  1.
 डीडीपी_एयूएक्सपी DisplayPort मैं/ओ
  1.
 StdA_SSRX- यूएसबी 3.0 में
  1.
 डीडीपी_एचपीडी DisplayPort में
  1.
 एसटीडीए_एसएसआरएक्स+ यूएसबी 3.0 में
  1.
 जीएनडी ज़मीन -
  1.
 जीएनडी ज़मीन -
  1.
 TMDS_CLK- डीवीआई-डी बाहर
  1.
 एसटीडीए_एसएसटीएक्स- यूएसबी 3.0 बाहर
  1.
 टीएमडीएस_सीएलके+ डीवीआई-डी बाहर
  1.
 एसटीडीए_एसएसटीएक्स+ यूएसबी 3.0 बाहर
  1.
 जीएनडी ज़मीन -
  1.
 जीएनडी ज़मीन -
  1.
 TMDS0- डीवीआई-डी बाहर
  1.
 यूएसबी_पीएन2 यु एस बी मैं/ओ
  1.
 टीएमडीएस0+ डीवीआई-डी बाहर
  1.
 यूएसबी_पीपी2 यु एस बी मैं/ओ
  1.
 जीएनडी ज़मीन -
  1.
 जीएनडी ज़मीन -
  1.
 टीएमडीएस1- डीवीआई-डी बाहर
  1.
 यूएसबी_पीएन1 यु एस बी मैं/ओ
  1.
 टीएमडीएस1+ डीवीआई-डी बाहर
  1.
 यूएसबी_पीपी1 यु एस बी मैं/ओ
  1.
 जीएनडी ज़मीन -
  1.
 जीएनडी ज़मीन -
  1.
 टीएमडीएस2- डीवीआई-डी बाहर
  1.
 यूएसबी_पीएन0 यु एस बी मैं/ओ
  1.
 टीएमडीएस2+ डीवीआई-डी बाहर
  1.
 यूएसबी_पीपी0 यु एस बी मैं/ओ
  1.
 जीएनडी ज़मीन -
  1.
 जीएनडी ज़मीन -
  1.
 डीवीआई_डीडीसी_डेटा डीवीआई-डी मैं/ओ
  1.
 AZ_LINEOUT_L ऑडियो-Lch बाहर
  1.
 डीवीआई_डीडीसी_सीएलके डीवीआई-डी मैं/ओ
  1.
 AZ_LINEOUT_R ऑडियो-Rch बाहर
  1.
 डीवीआई_एचपीडी डीवीआई-डी में
  1.
 सीईसी उपभोक्ता इलेक्ट्रॉनिक नियंत्रण मैं/ओ
  1.
 जीएनडी ज़मीन -
  1.
 पीबी_डीईटी प्लग करने योग्य बोर्ड का पता लगाना बाहर
  1.
 +12वी~+19वी शक्ति -
  1.
 पीएस_ऑन# प्लगेबल सिग्नल ऑन में
  1.
 +12वी~+19वी शक्ति -
  1.
 PWR_STATUS पॉवरगुड

बाहर

(ओसी)
  1.
 +12वी~+19वी शक्ति -
  1.
 जीएनडी ज़मीन -
  1.
 +12वी~+19वी शक्ति -
  1.
 जीएनडी ज़मीन -
  1.
 +12वी~+19वी शक्ति -
  1.
 जीएनडी ज़मीन -
  1.
 +12वी~+19वी शक्ति -
  1.
 जीएनडी ज़मीन -
  1.
 +12वी~+19वी शक्ति -
  1.
 जीएनडी ज़मीन -
  1.
 +12वी~+19वी शक्ति -
  1.
 जीएनडी ज़मीन -

सूचना:

1. I/O कॉलम की परिभाषा प्लगेबल बोर्ड के संदर्भ में है।

2. ओसी = ओपन कलेक्टर।

3. USB3.0 कार्यान्वयन के लिए, सुपर स्पीड USB संकेतों के पूरक के लिए पिन #60 और #61 का उपयोग किया जाना चाहिए।

ध्यान

  1. 80pin OPS स्लॉट हॉट-स्वैपिंग का समर्थन नहीं करता है।यदि आप हॉट-स्वैप करते हैं, तो मदरबोर्ड को नुकसान पहुंचाना आसान है।
  2. डिफ़ॉल्ट रूप से, पीसी में कोई सिम कार्ड स्लॉट नहीं है।यदि आपको 4G मॉड्यूल के लिए सिम कार्ड स्लॉट की आवश्यकता है, तो कृपया हमें पहले से जोड़ने के लिए कहें।
  3. सिग्नल बदलने या नेटवर्क पोर्ट जोड़ने से USB की संख्या प्रभावित होगी।
  4. समाशोधन CMOS पिछली BIOS सेटिंग्स को साफ़ करने और मूल फ़ैक्टरी सेटिंग पर सेट करने का कारण बनेगा।

कृपया पीसी चालू होने या चार्ज होने पर सीएमओएस को साफ़ न करें, ताकि मदरबोर्ड को नुकसान न पहुंचे।

  1. डिफ़ॉल्ट रूप से, पीसी में केवल 1*LAN पोर्ट होता है।यदि आपको 2*LAN पोर्ट की आवश्यकता है, तो केसिंग को फिर से डिज़ाइन करने की आवश्यकता है।
  2. जम्पर "AUTO_SW" पिन या BIOS सेटिंग के माध्यम से "पावर ऑन और बूट" सेट करें।एक ही समय में दो सेटअप विधियों का प्रदर्शन नहीं किया जा सकता है।अन्यथा वे संघर्ष करेंगे।
  3. जब पीसी सेलेरॉन सीपीयू का उपयोग करता है, तो 1 * सैटा पोर्ट होता है;जब पीसी कोर सीपीयू का उपयोग करता है, तो 2*SATA पोर्ट होते हैं।

ओपीएस का प्रदर्शन:





पूरी तरह से एम्बेडेड स्मार्ट ओपीएस पीसी मॉड्यूल मीडिया प्लेयर इंटेल I3 I5 I7 विंडोज 10 स्काईलेक 0

पूरी तरह से एम्बेडेड स्मार्ट ओपीएस पीसी मॉड्यूल मीडिया प्लेयर इंटेल I3 I5 I7 विंडोज 10 स्काईलेक 1
